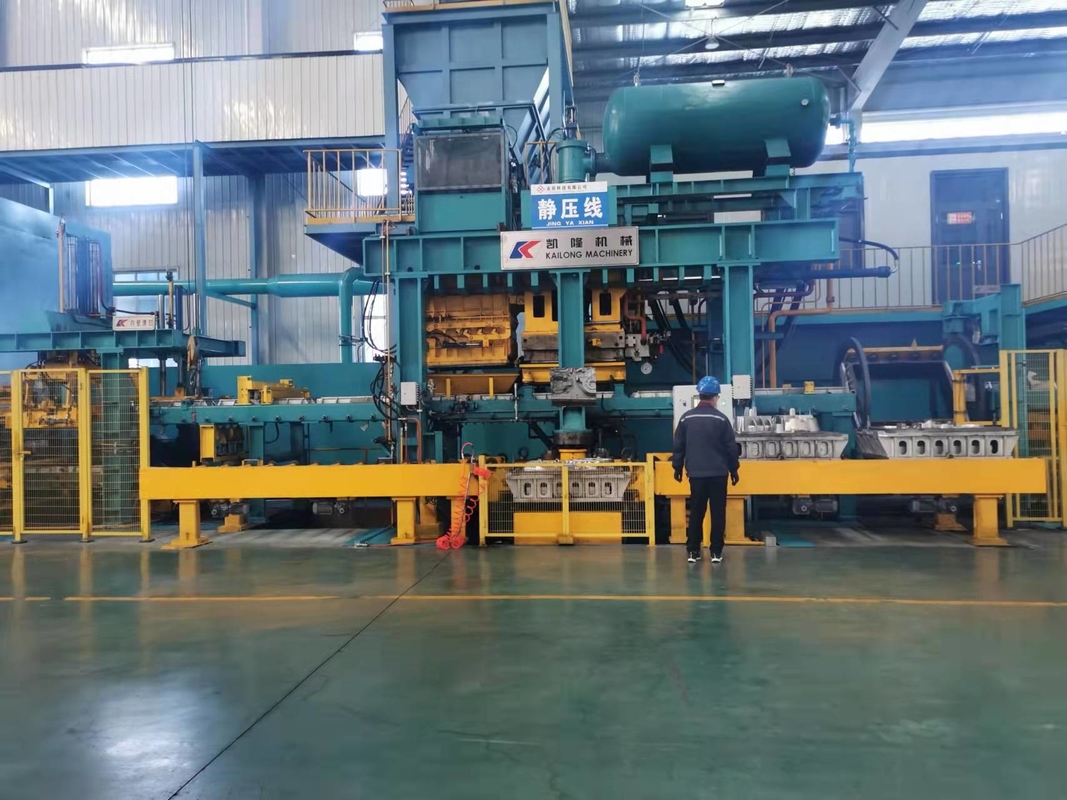

हरी रेत की क्षैतिज रूप से बिदाई स्थैतिक दबाव स्वचालित मोल्डिंग लाइन

हरी रेत की क्षैतिज रूप से बिदाई स्थैतिक दबाव स्वचालित मोल्डिंग लाइन

उत्पाद विवरण:

स्थैतिक दबाव मोल्डिंग तकनीकी हाइड्रोलिक म्यूटि-पिस्टन निचोड़ संघनन प्रौद्योगिकी के साथ एयरफ्लो को संदर्भित करता है, संघनन की कठिनाई के अनुसार, केवल हाइड्रोलिक मल्टी-पिस्टन निचोड़ संघनन या एयरफ्लो और हाइड्रोलिक मल्टी-पिस्टन सूकीज़ संघनन का चयन कर सकता है।

स्थैतिक दबाव के निम्नलिखित फायदे हैं।

1. संघनन रेत, कठोर और के लिए उच्च क्षमताघने मोल्ड, जटिल कास्टिंग के निर्माण के लिए उपयुक्त।

2. आयामी स्थिरता और बेहतर सतह खुरदरापन।

3. मोल्डिंग की उच्च दक्षता।

4.उपयोग की उच्च दर के साथ मोल्ड प्लेट।

5. अच्छी काम करने की स्थिति और श्रम की बचत,

क्षैतिज रूप से स्थिर दबाव स्वचालित मोल्डिंग मशीन वेफ़ांग कैलोंग के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ मुख्य उत्पादों में से एक है।यह रेत बॉक्स के आकार के लिए उपयुक्त इंजन सिलेंडर ब्लॉक, फ्लाईव्हील शेल, ब्रेक ड्रम, व्हील हब और अन्य ग्रे आयरन, डक्टाइल आयरन और स्टील कास्टिंग के उत्पादन के लिए उपयुक्त है।

पूरी लाइन में मशीनरी, इलेक्ट्रिक कंट्रोल, हाइड्रोलिक उपकरण और सैंड बॉक्स, पैलेंट कार के 30 से अधिक सेट हैं।इसमें रेत गिरना, बॉक्स विभाजन, बॉक्स की सतह और आंतरिक गुहा की सफाई, मॉडलिंग, मोड़, गेट मिलिंग, गैस होल मिलिंग, बॉक्स क्लोजिंग, बॉक्स हुक टाइटिंग, कास्टिंग कूलिंग और अन्य प्रक्रियाएं शामिल हैं।मोल्डिंग लाइन को रेत गिरने, मॉडलिंग, कोर सेटिंग, डालना, पांच वर्गों को ठंडा करना में बांटा गया है।और इसमें मैनुअल, सिंगल मशीन ऑटोमैटिक, ऑटोमैटिक, नो मोल्डिंग, नो सैंड, नो सैंड, नो ब्लोइंग, ब्लोइंग सैंड + ब्लोइंग कॉम्पैक्शन, कूलिंग चैनल सिलेक्शन और अन्य वर्किंग सिस्टम हैं

मल्टीराम प्रेस का अनोखा डिजाइन
आसान रखरखाव और हाइड्रोलिक सिलेंडरों के लिए मुफ्त पहुंच के लिए एयरफ्लो निचोड़ हरी रेत मोल्डिंग मशीन बहु-रैम निचोड़ सिर के एक अद्वितीय डिजाइन का उपयोग करती है, हाइड्रोलिक सिलेंडर को एक मोटी, मशीनीकृत स्टील प्लेट में फिक्स करती है।आवश्यक रखरखाव के मामले में, मानक वेल्डिंग इस आधार स्टील प्लेट की मरम्मत कर सकता है;और सिलेंडरों का आदान-प्रदान आसान और व्यक्तिगत रूप से किया जा सकता है।

ए मोल्डिंग मशीन की प्रक्रिया

1. खाली फ्लास्क को मोल्डिंग मशीन मोल्डिंग स्टेशन में अनुक्रमित किया जाता है
2. पैटर्न बोल्स्टर घुमाते हैं या शटल करते हैं
3. उठाने वाला सिलेंडर उगता है, और फॉर्मवर्क, रेत बॉक्स और प्री-रेत फ्रेम बढ़ता है
4. मात्रात्मक रेत जोड़ना
5. बहु-संपर्कों को अंदर ले जाते समय रेत बाल्टी को बाहर निकालें और पूर्व-रेत फ्रेम की ऊपरी सतह को साफ करें
6. लिफ्टिंग सिलेंडर फिर से ऊपर की तरफ कसकर ऊपर जाता है
7. एयर प्री-कॉम्पैक्टिंग और कॉम्पैक्शन
8. ड्राफ्टिंग करते समय लिफ्टिंग सिलेंडर नीचे गिर जाता है


बी टर्नओवर मशीन

1. मोल्डिंग सेक्शन में टर्नओवर मशीन
मोल्ड जॉइंट को ऊपर की ओर करने के लिए सैंड बॉक्स को 180 डिग्री तक घुमाएं

2. कोर सेटिंग सेक्शन में टर्नओवर मशीन
फ्लास्क बंद होने से पहले रेत के डिब्बे को 180 डिग्री से मोड़ेंमशीन

को मिलाकर

बॉल बेयरिंग में चलने वाले भारी, कठोर रोलर्स के साथ एडजस्टेबल रोलर ब्लॉक्स

सी डाउनगेट ड्रिलिंग डिवाइस

कोप में निर्दिष्ट बिंदु पर गेट या रिसर मिलिंग के लिए प्रयुक्त होता है


को मिलाकर

1. घूर्णन के लिए हाइड्रोलिक मोटर या मोटर
2. एक्स/वाई दिशा के लिए सर्वो मोटर रेड्यूसर और सर्वो नियंत्रक ड्राइव, गियर और रैक ड्राइव
3. सीधी रेखा गाइड तंत्र
4. बदली उच्च कठोरता धातु उपकरण
5. उपकरण धारक काटना
6. हाइड्रोलिक लिफ्ट सिलेंडर
7. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

डी वेंथोल ड्रिलिंग डिवाइस

संघनन के बाद रेत के सांचे में छेद करने के लिए उपयोग किया जाता है

को मिलाकर

1. घूर्णन के लिए हाइड्रोलिक मोटर या मोटर
2. एक्स/वाई दिशा के लिए सर्वो मोटर रेड्यूसर और सर्वो नियंत्रक ड्राइव, गियर और रैक ड्राइव
3. सीधी रेखा गाइड तंत्र
4. बदली उच्च कठोरता धातु उपकरण
5. उपकरण धारक काटना
6. हाइड्रोलिक लिफ्ट सिलेंडर
7. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली


ई. फ्लास्क सेपरेटिंग डिवाइस

फ्लास्क को बंद करने के लिए फ्लास्क को पैलेट पर स्थानांतरित करें

को मिलाकर

1. गाइडिंग डिवाइस
2. भारोत्तोलन उपकरण
3. फ्लास्क के लिए पोजिशनिंग डिवाइस
4. फ्लास्क क्लैंप क्लोजिंग डिवाइस
5. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

एफ. डालने का कार्य मशीन

मोल्डिंग उत्पादन लाइन (बॉक्स और गैर-बॉक्स लाइनों सहित) में ग्रे आयरन और डक्टाइल आयरन कास्टिंग के उत्पादन के लिए उपयुक्त

एक।करछुल बदलना: क्रेन या फोर्कलिफ्ट
बी।कास्टिंग क्षमता: 1000kg-2500kg
सी।डालने की दर: 15-22 किग्रा / सेकंड

को मिलाकर

1. पंखे के आकार का कास्टिंग बैग
2. सर्वो झुकाव तंत्र
3. वाहन और ट्रैक सिस्टम की अनुदैर्ध्य और क्षैतिज गति
4. नियंत्रण और संचालन प्रणाली
5. सुरक्षित प्रणाली
6. केबल इकाई
7. ऊष्मायन प्रणाली

जी ट्रांसफर कार और रेल सिस्टम

मोल्डिंग सेक्शन और कूलिंग सेक्शन में रेत के सांचे और फूस के परिवहन के लिए उपयोग किया जाता है

को मिलाकर

1. गियर और रैक चलने वाला उपकरण मोटर रेड्यूसर द्वारा संचालित ब्रेक के साथ संचालित होता है
2. 22 किग्रा / मी लाइट रेल
3. 4 चलने वाले पहियों, गाइड पहियों और बुझती स्क्वायर स्टील के साथ संक्रमण कार
4. ट्रांसफर कार के लिए डिवाइस सीमित करें
5. आनुपातिक वाल्व द्वारा नियंत्रित हाइड्रोलिक इंडेक्सिंग और कुशनिंग डिवाइस
6. खींचें श्रृंखला
7. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

एच. पंच-आउट मशीन

फ्लास्क से मोल्ड को पंच-आउट करने के लिए, ऊपर से संचालित, स्ट्रिपिंग डिवाइस के रूप में डिज़ाइन किया गया

को मिलाकर

1. भारोत्तोलन उपकरण
2. यात्रा ड्राइविंग इकाई
3. फ्लास्क उठाना और पंच-आउट सिलेंडर
4. कठोर रोलर के साथ संदेश तंत्र
5. सहायक ढांचा
6. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

I. फ्लास्क अलग करने वाली मशीन

ट्रांसफर कार से खाली फ्लास्क को उठाने के लिए, कोप और ड्रैग को अलग करना, रोलर कन्वेयर पर कॉप और ड्रैग रखना और मोल्डिंग लाइन के माध्यम से आगे परिवहन करना

को मिलाकर

1. भारोत्तोलन उपकरण
2. गाइडिंग डिवाइस
3. फ्लास्क के लिए उपकरण का पता लगाना
4. अनक्लैम्प डिवाइस
5. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

जी पैलेट सफाई उपकरण

अवशिष्ट मोल्डिंग रेत से पैलेट की शीर्ष सतहों की सफाई के लिए

को मिलाकर

1. ढांचा
2. समायोज्य ब्लेड
3. बॉल बेयरिंग के साथ भारी रोलर टेबल के लिए गाइड स्लाइड
4. समायोज्य सामने खुरचनी के साथ रोने वाला ब्रश और ऊपर और नीचे झूलने में सक्षम

K. भीतरी दीवार की सफाई करने वाला उपकरण

मोल्डिंग के दौरान रेत को गिरने से रोकने के लिए रेत के डिब्बे की भीतरी दीवार पर बची हुई रेत को खुरचें।

को मिलाकर

1. ढांचा
2. स्विट्जरलैंड से रोस्टा मरोड़ वसंत।
3. समायोज्य खुरचनी
4. गाइडिंग डिवाइस
5. भारोत्तोलन उपकरण
6. वाल्व प्रणाली और विद्युत नियंत्रण प्रणाली

I. रोलर कन्वेयर, इंडेक्सिंग रॉड, कुशनिंग रॉड

रेसवे पर एक-एक बॉक्स में फ्लास्क को संप्रेषित करने के लिए, एक समय में एक रेत बॉक्स पिच;सैंडबॉक्स बनाने के लिए निर्माण के लिए धीरे-धीरे रुकें रोल टेबल की रेत बफरिंग

को मिलाकर

1. दबाव के साथ तेल सिलेंडर की हाइड्रोलिक बिजली आपूर्ति प्रणाली
2. रोलर का समर्थन और मार्गदर्शन करना

एम. पोजिशनिंग तंत्र

कास्ट कन्वेयर लाइन के अंत में फूस को ठीक करना

को मिलाकर

1. स्थानांतरित करने योग्य बेस प्लेट
2. हाइड्रोलिक रोटरी प्लेट
3. वाल्व प्रणाली
4. विद्युत नियंत्रण प्रणाली

एन हाइड्रोलिक सिस्टम

मोल्डिंग लाइन चलाने के लिए मुख्य शक्ति प्रदान करें

को मिलाकर

1. हाइड्रोलिक स्टेशन
2. वाल्व और वाल्व ब्लॉक
3. तेल टैंक
4. तेल तापमान नियंत्रण प्रणाली
5. हाइड्रोलिक तेल हीटर
6. वाल्व नियंत्रण कक्ष का पूरा सेट

ओ इलेक्ट्रॉनिक नियंत्रण प्रणाली

मोल्डिंग लाइन के स्वचालित संचालन के लिए, और इंटरलॉकिंग मैनुअल ऑपरेशन और गैर-इंटरलॉकिंग इंस्टॉलेशन ऑपरेशन की मरम्मत और रखरखाव के लिए

1. सीमेंस पीएलसी, टच स्क्रीन और नेटवर्क ईथरनेट आदि के साथ;
2. मानव-कंप्यूटर इंटरफ़ेस c
3. स्केल प्लेट
4. कम वोल्टेज विद्युत घटक
5. पीएलसी नियंत्रण प्रणाली
6. रिमोट कंट्रोल सिस्टम
